ハステロイ加工の完全ガイド｜難削材を高精度に削る工具・切削条件・種類別対策
ハステロイは、化学プラント・製薬・海洋・エネルギー分野で使われる耐食性に極めて優れたニッケル基合金です。その一方で、「高温強度」「低い熱伝導率」「加工硬化」「工具との親和性」という難削材の4条件をすべて満たすため、加工業者から「うちでは対応できない」と断られることも珍しくありません。
この記事では、ハステロイ加工が難しい理由から、種類（B系・C系・X系）ごとの加工性の違い・加工方法別のポイント・工具材種ごとの切削条件の目安・トラブル対策・外注先の選び方までを、加工現場の実務視点で体系的に解説します。
ハステロイとは｜まず押さえるべき基礎
ハステロイ（Hastelloy）は、ニッケルを主成分に、モリブデン・クロム・鉄などを加えたニッケル基合金の総称で、米ヘインズ社の商標です。含有元素の違いにより、B系・C系・X系・G系などに分かれます。
最大の特長は、卓越した耐食性です。多くの金属を侵す塩酸・硫酸などの還元性酸や、酸化性環境の双方に耐えられる種類があり、過酷な腐食環境で長期間使用できます。加えて耐熱性・耐酸化性にも優れます。
一方で、物理的な構造強度やクリープ強度は主目的ではないため、「腐食・高温環境に耐えること」に特化した材料と理解しておくとよいでしょう。化学プラントの配管・タンク、製薬設備、海洋構造物、焼却炉、ガスタービン部材などに採用されています。
ハステロイとインコネルの違い
同じニッケル基超合金で難削材という共通点から混同されがちですが、重点特性が異なります。インコネルは高温下での機械的強度に重点を置くのに対し、ハステロイは耐食性に重点を置いています。用途に応じて適切に選定することが重要です。
なぜハステロイ加工は難しいのか｜4つの理由
ハステロイが難削材と呼ばれる理由を、加工メカニズムから整理します。
1. 高温強度が高く、切削抵抗が大きい
ハステロイは高温でも軟化しにくいため、切削中も強度を保ったまま加工することになります。結果として切削抵抗が常に大きく、重切削に耐えられる高剛性の機械・工具が求められます。
2. 熱伝導率が低く、刃先に熱が集中する
熱伝導率が金属の中でも極めて低いため、加工で発生した熱が母材側へ逃げず、刃先に集中して高温になります。これが刃先の著しい摩耗・破損を招きます。加工速度と送りを慎重に管理し、高圧クーラントで刃先の熱を強制的に奪うことが有効です。
3. 加工硬化が起こりやすい
切削力が加わった加工面が硬化し、次の刃がその硬化層を削ることで工具摩耗が加速します。切込みが浅すぎると硬化層をこするだけになり硬化を助長するため、適切な切込みで硬化層の下から削ることが重要です。
4. 工具との親和性が高く、溶着しやすい
ハステロイは工具素材との親和性が非常に高く、切りくずが刃先に溶着（構成刃先）しやすい材料です。溶着は切れ味の低下・仕上げ面の悪化・チッピングを招きます。
要点：ハステロイは「高温強度」「低熱伝導」「加工硬化」「溶着」の4つが同時に発生する典型的な難削材。工具・条件・冷却を総合設計する必要があります。
ハステロイの種類と加工性の違い
同じハステロイでも、種類によって成分・用途・被削性が異なります。加工前に規格の確認が必須です。
種類 主成分の傾向 特性・用途 加工性の傾向 B系（B-2, B-3） Ni-Mo系 塩酸など還元性酸に極めて強い。化学プラント向け 粘りが強く切りくず処理に注意 C系（C-22, C-276） Ni-Cr-Mo系 酸化性・還元性の両環境に対応する万能耐食材。最も広く使用 加工硬化・溶着が顕著で難易度が高い X系 Ni-Cr-Fe-Mo系 高温耐酸化性に優れ、耐熱用途向け 高温強度が高く切削抵抗が大きい G系 Ni-Cr-Fe系 硫酸・リン酸環境に強い 耐食用途向けで加工硬化に注意
特に流通量の多いC-276・C-22は加工硬化と溶着が顕著で、難易度が高い部類です。発注時は「種類（規格）・要求精度・用途」をセットで伝えるとトラブルを避けられます。
加工方法別のポイント
ハステロイは切削だけでなく、研削・放電加工まで含めて工法を使い分けるのが実務です。
旋削（ターニング）
- 切削抵抗が大きいため、重切削に耐える高剛性の機械・保持具を用いる
- ロウ付けの「完成バイト」は取り付け剛性が高く、高強度材の切削に向く（スローアウェイでは剛性・取付精度の確保が課題になる場合がある）
- 突き出しを短くし、ポジすくい角で切削抵抗を下げつつ、十分な切込みで硬化層の下から削る
- 高圧クーラントを刃先に当て、溶着と発熱を抑える
フライス・マシニング加工
- 加工硬化と刃先衝撃を抑えるためダウンカットを基本とする
- 一定の切込みを保つトロコイド加工で熱と工具負荷を分散する
- 多刃・不等リード刃でびびりを抑える
- 機械・ホルダの剛性を最大限確保する
穴あけ（ドリル加工）
- センタースルー（内部給油）で刃先直下に高圧クーラントを供給する
- 深穴はステップ送りで切りくずを分断・排出する
- 回転を上げすぎず、一度当てた刃は止めずに削り切る（途中停止で硬化層を作らない）
研削加工
高精度・高面粗度が必要な場合に有効です。加工硬化の影響を受けにくい一方、砥石の目詰まりと研削焼けに注意が必要で、砥石選定・ドレッシング・クーラント供給が品質を左右します。
放電加工（EDM）・ワイヤーカット

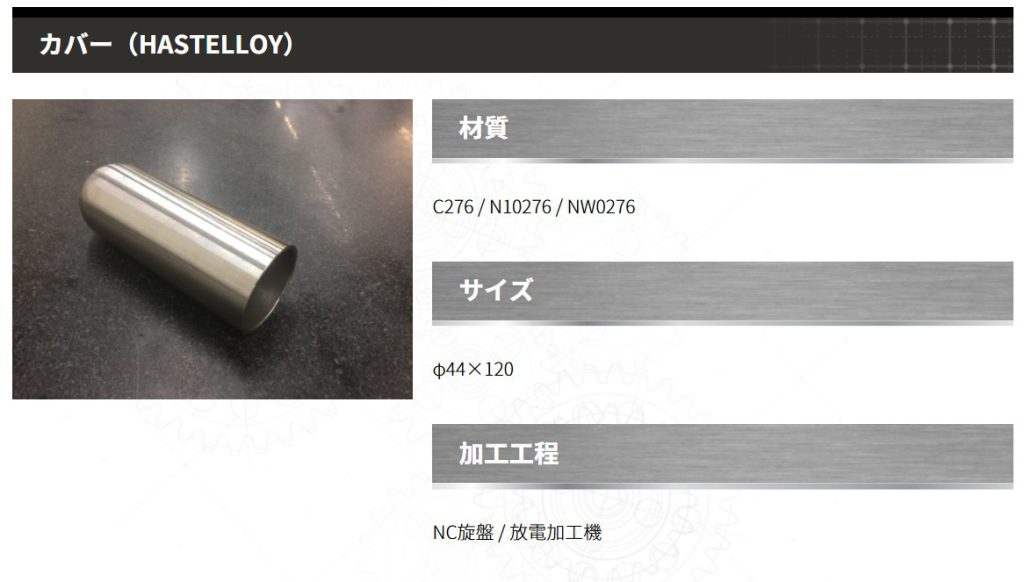

複雑形状や超精密形状には放電加工が適します。工具（電極）と母材が接触しないため、加工硬化や工具摩耗の影響を受けず、硬さに関係なく安定加工できるのが利点です。切削で荒取り→放電/ワイヤーで仕上げ、という組み合わせも有効です。
工具選定のポイント
工具材種
工具材種 特徴 適した使い方 コーティング付き超硬 耐摩耗性が高く汎用性が高い。まずはここから 低〜中速の切削全般 セラミック 高温硬さに優れ高速向き。断続切削には不向き 連続・高速切削で生産性を上げたい場合 CBN 超高硬度で仕上げに強い 硬化材の高精度仕上げ
基本はコーティング超硬を軸にします。生産性を高めたい連続加工ではセラミックの高速切削を検討します。
刃先形状
- 強ねじれ刃・多刃で切れ刃1枚あたりの負担と発熱を分散する
- ポジすくい角で切削抵抗と加工硬化を低減する
- シャープなエッジで溶着を抑える
切削条件の目安
以下は出発点となる目安です。ハステロイは種類・機械剛性・工具メーカーによって最適条件が大きく変わるため、必ずテスト加工で検証し、工具メーカーの推奨条件を優先してください。
加工パターン 工具材種 切削速度 Vc（目安） 送り（目安） 冷却 低速・安定重視の切削 コーティング超硬 約15〜40 m/min 0.08〜0.20 mm/rev 高圧クーラント必須 高速・生産性重視の切削 セラミック 約150〜300 m/min 0.10〜0.20 mm/rev 用途に応じ適正冷却 ドリル穴あけ コーティング超硬 約8〜20 m/min 材径・穴深さで調整 センタースルー
考え方のコツ：超硬は「熱を抑える＝低速＋高圧冷却」、セラミックは「あえて高温にして被削性を上げる＝高速」。真逆の戦略です。中速域は工具寿命が最も短くなりやすいゾーンなので避けます。
クーラント（冷却）戦略
ハステロイ加工でクーラントは加工の成否を決める重要な要素です。
- 高圧クーラントで刃先ピンポイントを冷却し、熱集中を防ぐ
- ドリル・エンドミルはセンタースルーで刃先直下に届ける
- 高圧噴射で切りくずを細かく分断・排出し、噛み込みによる面荒れ・工具破損を防ぐ
よくあるトラブルと対策
症状 主な原因 対策 工具の異常摩耗・欠損 刃先への熱集中／切削速度過多 高圧クーラント、速度見直し、耐熱工具へ変更 加工面が荒れる 加工硬化層のこすり／溶着 切込みを深めに、シャープな刃先、送り最適化 寸法が出ない 切削抵抗による工具たわみ 突き出し短縮、剛性アップ、完成バイトの採用 びびりが出る 剛性不足・共振 突き出し短縮、不等リード刃、条件調整 切りくずが絡む 排出不良 高圧/センタースルー、ステップ送り 加工中に硬くなり削れない 途中停止による硬化層形成 一度当てた刃は止めずに削り切る
ハステロイ加工を外注する際のチェックポイント
- ハステロイ（特にC-276/C-22）の加工実績があるか — 事例を確認する
- 重切削に耐える高剛性設備があるか — 切削抵抗の大きさに対応できるか
- 材料調達まで一貫対応できるか — 単価が高い材料のためコストと納期に直結する
- 図面段階で加工性の相談に乗ってくれるか — DFM提案が品質・コストを左右する
- 少量・試作から量産までの対応範囲
見積依頼時は、「材質規格（B/C/X系）・要求精度・数量・用途」を明記すると、精度の高い見積と工程提案が得られます。
まとめ
ハステロイ加工は、高温強度・低熱伝導・加工硬化・溶着の4つが同時に発生する難削材加工です。攻略のポイントを整理します。
- 工具はコーティング超硬を軸に、連続加工ではセラミック高速切削を検討する
- 切込みは十分に確保し、加工硬化層の下から削る
- 高圧クーラント／センタースルーで刃先の熱を抑え、切りくずを排出する
- 切削・研削・放電を工程で使い分ける
- 種類（B/C/X系）で加工性が異なるため、規格を踏まえた工程設計を行う
難削材加工は経験知が物を言う領域です。自社対応が難しい場合は、実績豊富な加工会社に図面段階から相談することをおすすめします。
よくある質問（FAQ）
- ハステロイはなぜ加工が難しいのですか？
A. 高温強度が高く切削抵抗が大きいうえ、熱伝導率が低く刃先に熱が集中し、さらに加工硬化と工具への溶着が起こりやすいためです。これらが同時に発生し工具摩耗が激しくなります。
- ハステロイとインコネルはどう違いますか？
A. どちらもニッケル基の難削材ですが、ハステロイは耐食性、インコネルは高温での機械的強度に重点を置いています。用途に応じて選定します。
- ハステロイ加工に適した工具は？
A. 基本はコーティング付き超硬工具です。連続・高速加工ではセラミック、硬化材の高精度仕上げにはCBNが用いられます。旋削では取り付け剛性の高い完成バイトが有効な場合があります。
- 種類によって加工の難しさは違いますか？
A. 違います。流通量の多いC-276・C-22は加工硬化と溶着が顕著で難易度が高い部類です。発注時は規格を必ず伝えましょう。
- 切削以外の加工方法はありますか？
A. あります。高精度・高面粗度には研削、複雑形状には放電加工（EDM）・ワイヤーカットが有効です。放電加工は工具が接触しないため加工硬化や工具摩耗の影響を受けません。
